19'' GridBox spec.rack DGX do stropného podhľadu DGX-04-C66-CXX-A1 Triton

Popis produktu

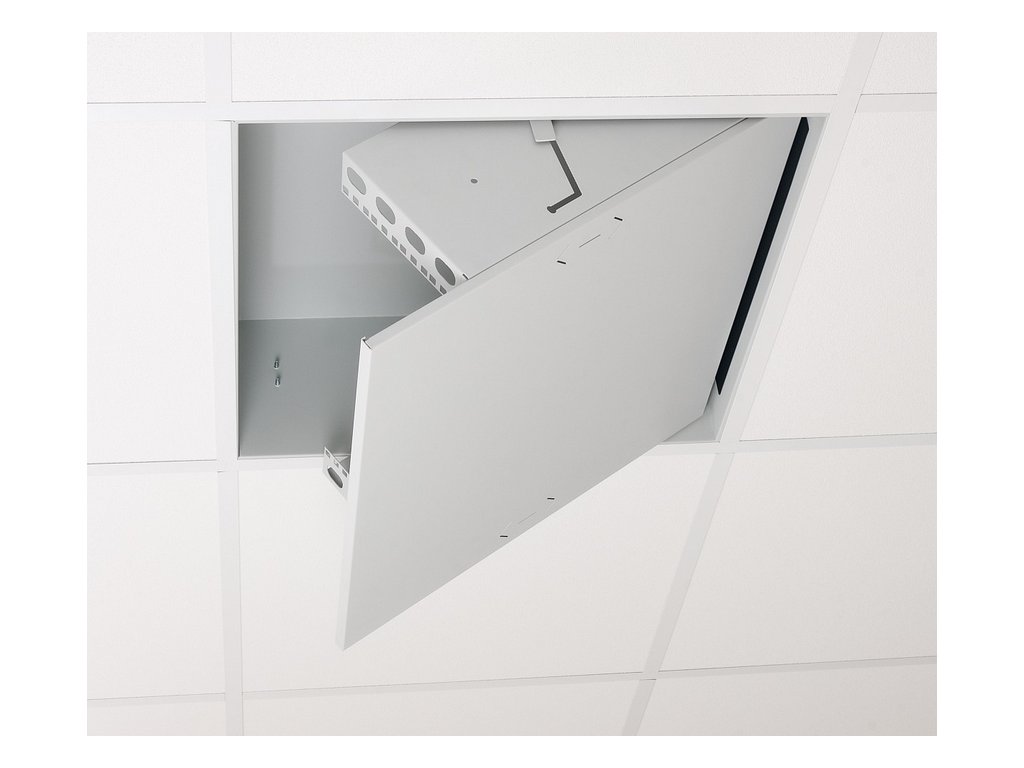

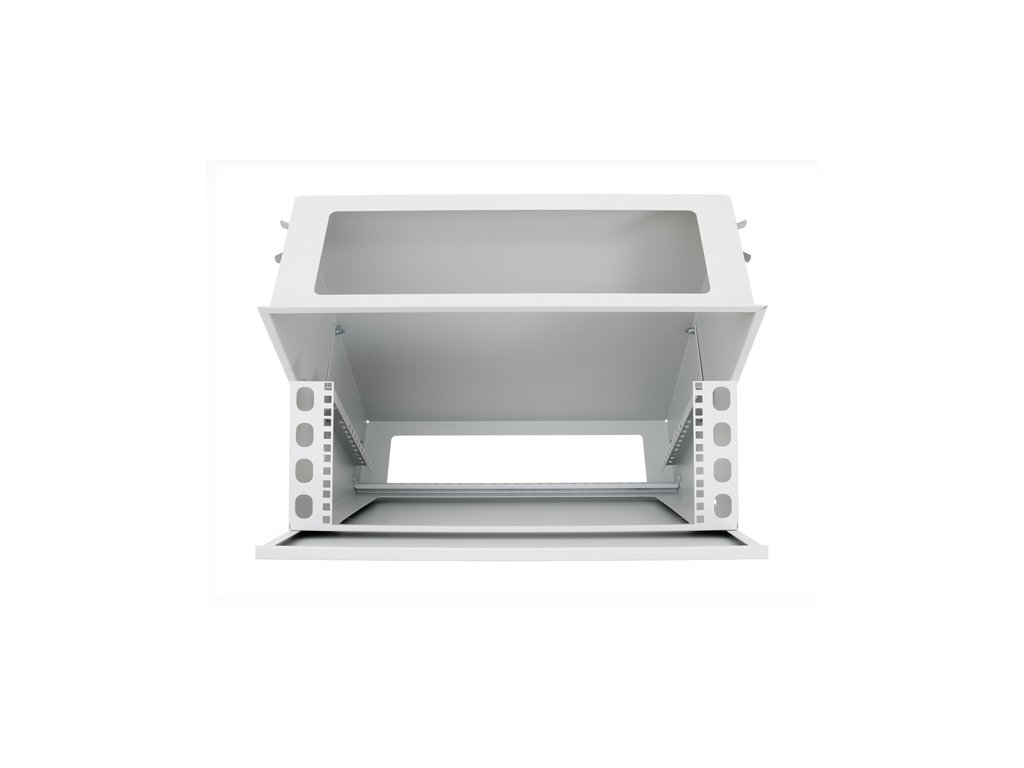

STROPNÍ ROZVADĚČ BGX Upozornění: Pokud zboží převezmete od přepravce bez výhrady, není možná jakákoliv pozdější reklamace z důvodu fyzického poškození zboží. 19'' GridBox DGX-04-C66-CXX-A1 barva: šedá RAL7035 BGX je speciální rozvaděč pro montáž do standardních i nestandardních stropních podhledů. Jeho rozměry umožňují montáž do standardních (600 x 600 mm) ale i nestandardních podhledů, díky zaplanovaným okrajům rámu. To umožňuje přesadit podhledovou kazetu, nebo samotnou desku sádrokartonu přes zaplanovaný ohyb rámu boxu, bez narušení stropního designu. Nejvhodnější umístění je do rastru 600 x 600 mm, kde nahradí celou podhledovou kazetu. Do výklopného rámu stropního rozvaděče lze umístit 19“zařízení s využitím čtyř unitů a maximální hmotností 30 kg. BGX je vybaven pérovými rychlozávěsy pro jeho snadné připevnění a vyladění výškové hladiny. Součástí balení je 4 x drát s okem 500 mm a 4D sada. POPIS, ÚČEL POUŽITÍ * 19'' speciální rozvaděč do podhledu s krytím IP 30 * Rozvaděč se věší do podhledu. * Svařovaný skelet, jehož součástí je výklopný rám s 19'' roztečí. * Konstrukce rozvaděče: kompaktní svařovaný rozvaděč * Minimální tloušťka povrchové úpravy je 65 pm. * Rozvaděče jsou určeny k instalaci datových a telekomunikačních zařízení a jejích distribučních systémů. * Skelet rozvaděče a výklopný rám jsou propojeny pomocí zemnících kabelů, které musí být řádně připevněny a zasunuty do konektorů po celou dobu užívání rozvaděče. * Na spodní částí rozvaděče je umístěn šroub M8 jako hlavní zemnící bod pro uzemnění. PODMÍNKY PROVOZU * Provozní prostředí: kancelářské / rozvaděč není určen pro venkovní instalace a pro instalace v prostředí, které může negativně ovlivnit funkčnost rozvaděče a nainstalovaného zařízení (například prostředí s nebezpečím výbuchu nebo vlhké a mokré prostředí) * Nutné chránit před: - mechanickým poškozením - nesprávnou manipulací - jiným použitím, než ke kterému je rozvaděč určen * Nesprávná manipulace je zejména: - přetěžování (překročení maximální doporučené nosnosti) - instalace zařízení, která mohou negativně ovlivnit provoz a funkci rozvaděče nebo instalovaného vybavení - zasahování do konstrukce a designu rozvaděče MONTÁŽ ROZVADĚČE * Tento typ rozvaděče se do podhledu věší pomocí závěsných háků (jsou v příbalu). * Pro zajištění maximální doporučené nosnosti je nezbytné, aby byl rozvaděč upevněn v podhledu odpovídající nosnosti) a aby instalované zatížení bylo v rozvaděči rovnoměrně rozloženo. OCHRANA PROSTŘEDÍ * Všechny Části jsou vyrobeny z recyklovatelných materiálů a po vyřazení rozvaděče je nezbytné s nimi naložit podle platných předpisů. OSVĚDČENÍ A SHODA * Tento výrobek plně odpovídá ČSN EN 62208 (357040), (EN 622082003), (idt IEC 62208:2002).
