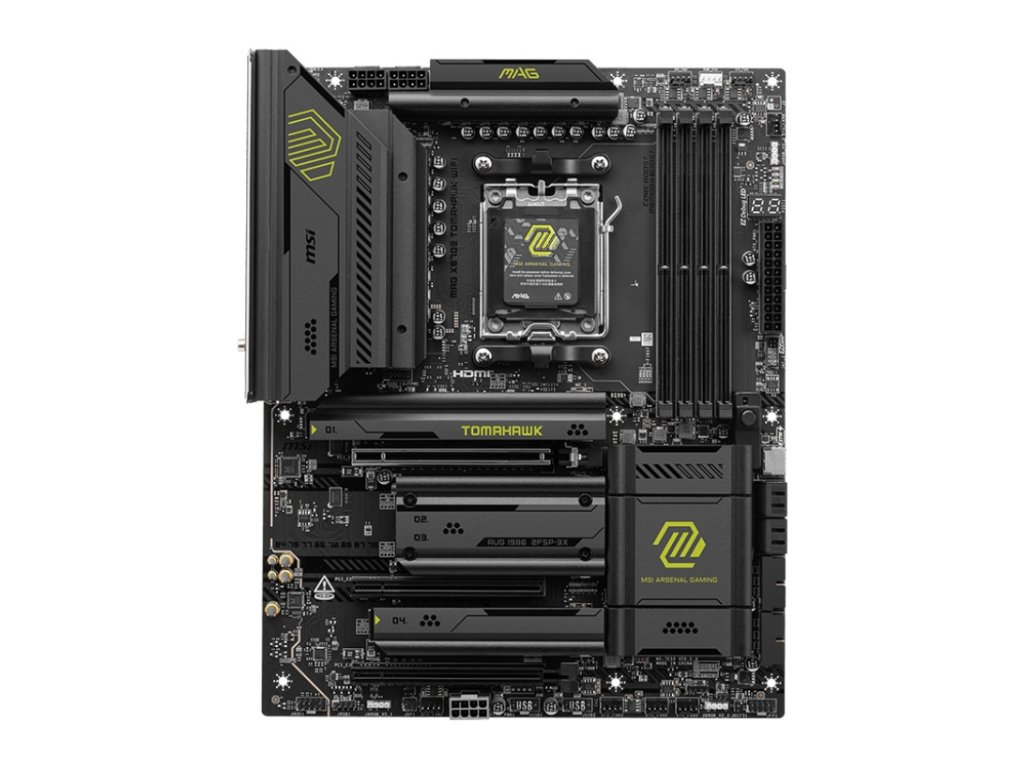

MSI MAG X870E TOMAHAWK WIFI/AM5/ATX

MSI MAG X870E TOMAHAWK WIFI, AM5, AMD X870E, 4x DDR5, ATX

MSI MAG X870E TOMAHAWK WIFI

Frozr Guard
EZ DIY
Audio Boost 5
Chipset: AMD X870E
Rozměrový formát: ATX (304,8x243,84mm)
Podpora pro procesory: AMD Ryzen™ řady 9000/8000/7000
Patice procesoru: AM5

Paměť:

4x DDR5 UDIMM, maximální kapacita paměti 256GB, podpora paměti 8400-5600 (OC) MT/s/5600-4800 (JEDEC) MT/s
max. frekvence přetaktování:
• 1DPC 1R rychlost až 8400+ MT/s
• 1DPC 2R rychlost až 6400+ MT/s
• 2DPC 1R rychlost až 6400+ MT/s
• 2DPC 2R rychlost až 4800+ MT/s

podpora AMD POR Speed a JEDEC Speed
podpora přetaktování paměti a AMD EXPO™
podpora Non-ECC, bez vyrovnávací paměti
podpora CUDIMM, pouze Clock Driver bypass mode
dvoukanálová architektura paměti
Grafické výstupy:
(Specifikace grafiky se mohou lišit v závislosti na nainstalovaném CPU.)

1x HDMI™ 2.1 s portem FRL, maximální rozlišení 8K 60Hz
2x DisplayPort USB4® typu C, podpora DisplayPort 1.4 s HBR3 přes USB typ C, maximální rozlišení 4K 60Hz
Zvuková karta: kodek Realtek® ALC4080, 7.1kanálový zvuk, podpora přehrávání až 32bit/384 kHz (na předním panelu)
Ethernet: Realtek® 8126-CG 5G LAN
WLAN + Bluetooth: Wi-Fi 7 + Bluetooth® 5.4 (bezdrátový modul je předinstalován ve slotu M.2 Key-E)
Rozšiřující sloty: 3x PCI-E x16:

PCI_E1 Gen PCIe 5.0 x16
PCI_E2 Gen PCIe 3.0 x1
PCI_E3 Gen PCIe 4.0 x4
PCI_E1:
- podpora PCIe 5.0 x16 (pro procesory Ryzen™ 9000/7000)
- podpora PCIe 4.0 x8 (pro procesory Ryzen™ 8700/8600/8400)
- podpora PCIe 4.0 x4 (pro procesory Ryzen™ 8500/8300)

Úložný prostor:
celkem podporuje 4 sloty M.2 a 4 porty SATA 6Gb/s

M.2_1 (CPU) podporuje až PCIe 5.0 x4, podpora 22110/2280 zařízení
M.2_2 (CPU) podporuje až PCIe 5.0 x4, podpora 2280/2260 zařízení
M.2_3 (čipset) podporuje až PCIe 4.0 x4, podpora 2280/2260 zařízení
M.2_4 (čipset) podporuje až PCIe 4.0 x4, podpora 2280/2260 zařízení
4x port SATA 6Gb/s
USB:
Zadní USB (celkem 12 portů)

2x USB 4.0 40Gb/s (typ C)
1x USB 3.2 Gen 2 10Gb/s (typ C)
2x USB 3.2 Gen 2 10Gb/s (typ A)
3x USB 3.2 Gen 1 5Gb/s (typ A)
4x USB 2.0
Přední USB (celkem 9 portů)

1x USB 20Gb/s (typ C)
4x USB 5Gb/s (typ A)
4x USB 2.0
Porty na zadním panelu:

2x USB 4.0 40Gb/s (typ C)
1x USB 3.2 Gen 2 10Gb/s (typ C)
2x USB 3.2 Gen 2 10Gb/s (typ A) červený
3x USB 3.2 Gen 1 5Gb/s (typ A)
4x USB 2.0
1x HDMI™
1x RJ-45 5G LAN
1x Wi-Fi/Bluetooth
2x audio konektor
1x S/PDIF out
1x tlačítko Flash BIOS
1x tlačítko Clear CMOS
Interní porty:
Napájení

1x napájecí konektor (ATX_PWR)
2x napájecí konektor (CPU_PWR)
1x napájecí konektor (PCIE_PWR 8pin)
1x přední konekotr typ C pro rychlé nabíjení (PD_PWR1)
Související s ventilátorem a chlazením

1x ventilátor CPU
1x kombinovaný ventilátor (Pump_Sys Fan)
6x systémový ventilátor
Související s úložištěm

4x SATA 6Gb/s konektor
4x slot M.2 (M-Key)
USB

4x USB 2.0
4x USB 5Gb/s (typ A)
1x USB 20Gb/s (typ C)
Osvětlení LED

3x adresovatelný V2 RGB LED konektor (JARGB_V2)
1x RGB LED konektor (JRGB)
4x EZ Debug LED
1x EZ Digit Debug LED
Ostatní

1x EZ Conn-header (JAF_2)
2x Front Panel (JFP)
1x Chassis Intrusion (JCI)
1x Front Audio (JAUD)
1x TPM pin header (podpora TPM 2.0)
Příslušenství:

2x SATA 6Gb/s kabel
1 na 3 EZ Conn-kabel (V2)
EZ Front Panel kabel
Wi-Fi modul
M.2 šroub
USB Drive
sada nálepek
Shout-Out karta
EZ M.2 Clip II klíč
uživatelská příručka
